Technische Daten
In Beton:
Bohrlochdurchmesser d0: 10mm bei M8, 12mm bei M10, 14mm bei M12, 18mm bei M16, 24mm bei M20, 28mm bei M24
min. Verankerungstiefe hef min: 60mm bei M8 und M10, 70mm bei M12, 80mm bei M16, 90 bzw. 96mm bei M20 und M24
Empfohlene Verankerungstiefe hef: 80mm bei M8, 90mm bei M10, 110mm bei M12, 125mm bei M16, 170mm bei M20, 210mm bei M24
Bohrlochtiefe h0: gleich Verankerungstiefe
In Vollziegel:
Bohrlochdurchmesser d0: 10mm bei M8, 12mm bei M10, 14mm bei M12, 18mm bei M16 ( M20 und M24 nicht geeignet )
Verankerungstiefe hef: 80mm bei M8, 90mm bei M10, 100mm bei M12 und M16 ( M20 und M24 nicht geeignet )
Bohrlochtiefe h0: gleich Verankerungstiefe
In Lochstein:
Abmessung Siebhülse: 12x80mm bei M8, 16x85mm bei M10, 20x85mm bei M12 und M16 ( M20 und M24 nicht geeignet )
Bohrlochtiefe und Durchmesser: siehe Spezifikation Siebhülse
Beschreibung
Für Befestigungen in Verbindung mit Injektionsmörtel in Beton und Vollstein sowie Lochstein mit zusätzlicher Siebhülse ( M20 und M24 nur Beton ).

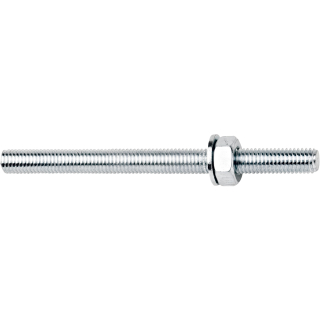

Ankerstangen aus verzinktem Stahl 5.8 inkl. Muttern und Unterlegscheiben.
Anwendungsbeispiele
Holzkonstruktionen
Stahlkonstruktionen
Kragarme
Fassadenunterkonstruktionen
Maschinen
Geländer
Vordächer
Abstandsmontage
Fenster- und Türrahmen
Geeignete Baustoffe:
Beton
Naturstein
Vollziegel
Kalksand-Vollstein
Vollstein aus Leichtbeton
Porenbeton
Hochlochziegel
Kalksand-Lochstein
Hohlblockstein aus Leichtbeton
